防靜電接地設計施工方案

設計依據：

1．GB50174－93《電子計算機機房設計規范》

2．GB50057－94《建筑物防雷設計規范》

3．GA173－1998《計算機信息系統防雷保安器》

4．GB3482－3483－83《電子設備雷擊試驗》

5．IE1312－1∶1995《雷電電磁脈沖的防護通則》

根據客戶需求需安裝專用接地線，需在墻體上打孔設置引下線，在室外挖坑安裝接地，且此項目是在工業園區內，土壤質量應是回填土。

一、概述：

（1）設備與等電位連接

集成網絡系統主干，將機房內所有金屬物體，包括電纜屏蔽層、金屬管道、金屬門窗、設備外殼以及所有進出大樓的金屬管道等金屬構件進行電氣連接，并接至均壓環上，以均衡電位。

（2）防靜電接地系統

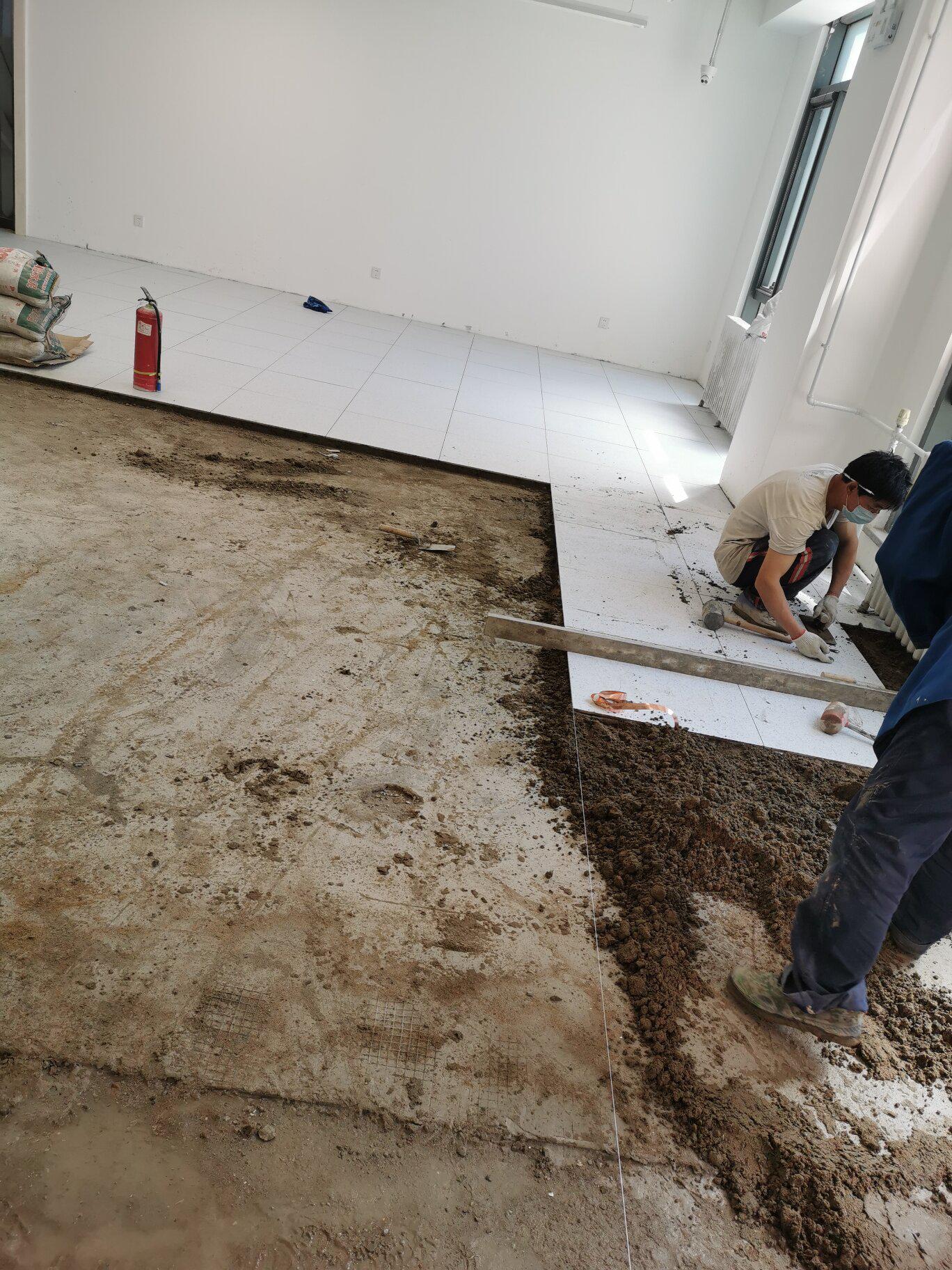

在室內防靜電地磚下方安裝銅網（具體見防靜電地磚鋪設規范），將接地系統采用專用接地系統，

（3）根據要求及現場環境，在室外引獨立接地，接地電阻≤4Ω，具體施工方案：

用3mm×30mm的銅帶，圍繞室內墻體做環形布置，通過35mm²銅纜引下線駁接室外接地體，這樣就形成一個法拉第籠式接地系統，并保證接地電阻不大于4Ω，并在銅帶側面用墊絕緣子固定。

二、防雷保護地

即機房的防雷系統的接地，一般以水平連線和垂直接地樁埋設地下，主要是把雷電電流由受雷裝置引到接地裝置，應不大于10歐姆。

防雷裝置可分為三個基本部分：即接閃器、引下線和接地裝置，接閃器即接受雷電電流的金屬導體。本方案只將加裝金屬地樁引下線與接地銅排連接。要求接地電阻≤4Ω。

三、接地設計方案

1、室內等電位接地具體做法：

用3mm×30mm的銅帶，圍繞室內墻體做環形布置，通過35mm2銅纜引下線駁接室外接地體，這樣就形成一個法拉第籠式接地系統，并保證接地電阻不大于4Ω，并在銅帶側面用墊絕緣子固定。

2、接地網制作設計

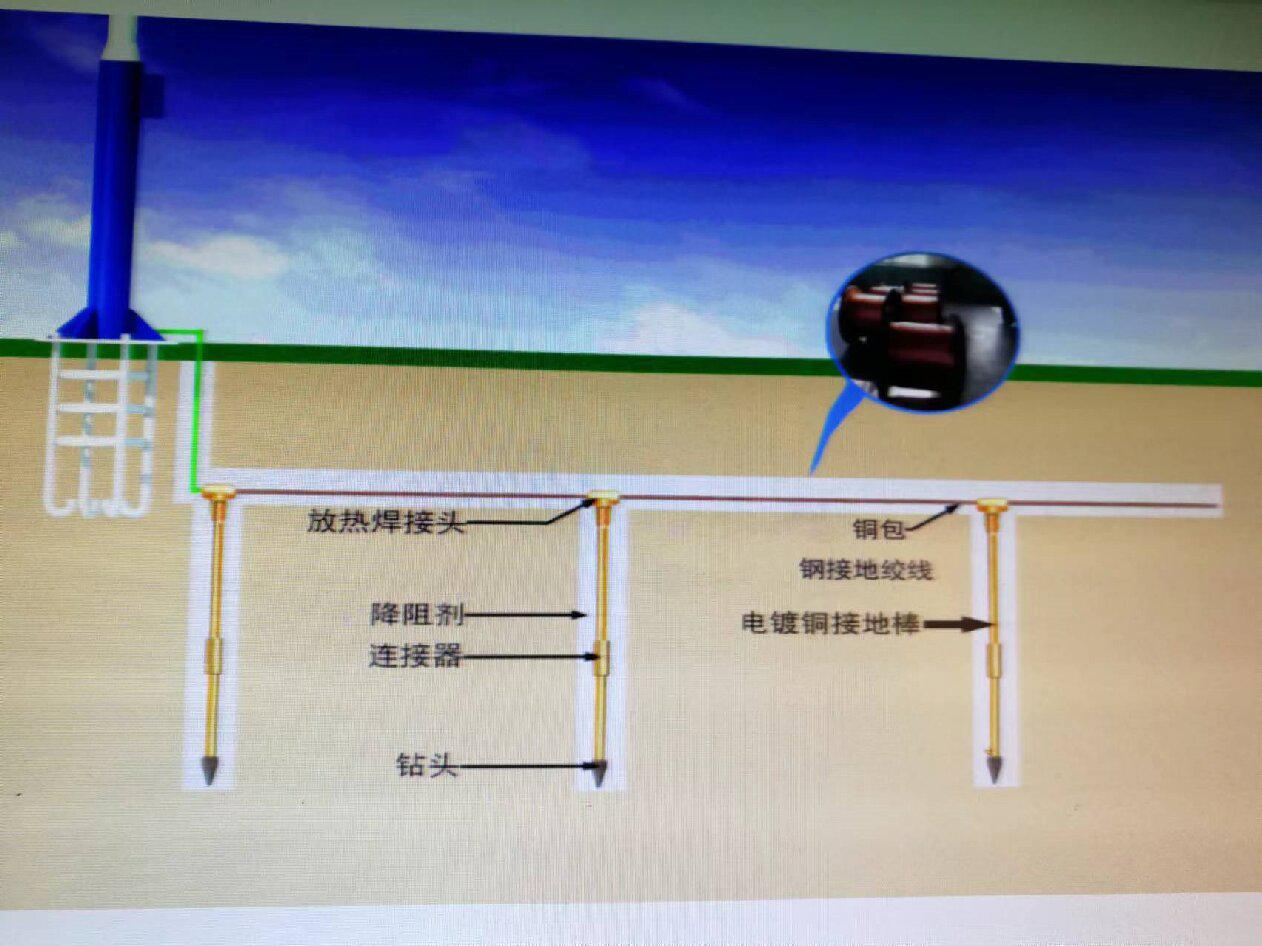

接地是避雷技術非常重要的環節之一，無論是直擊雷或感應雷，最終都是把雷電流引入大地。。根據具體情況，通過大樓外側就近建立接地網（包括水平接地體、垂直接地體）來擴大接地網的有效面積和改善地網的結構。采用專用接地裝置時，其接地電阻值不應大于4Ω

3、室外地線基本要求如下：

（1）在大樓的外圍空地就近做接地網，

（2）接地電阻值要求R≤4Ω ；

（3）接地體應離機房所在主建筑物約3m左右設置；

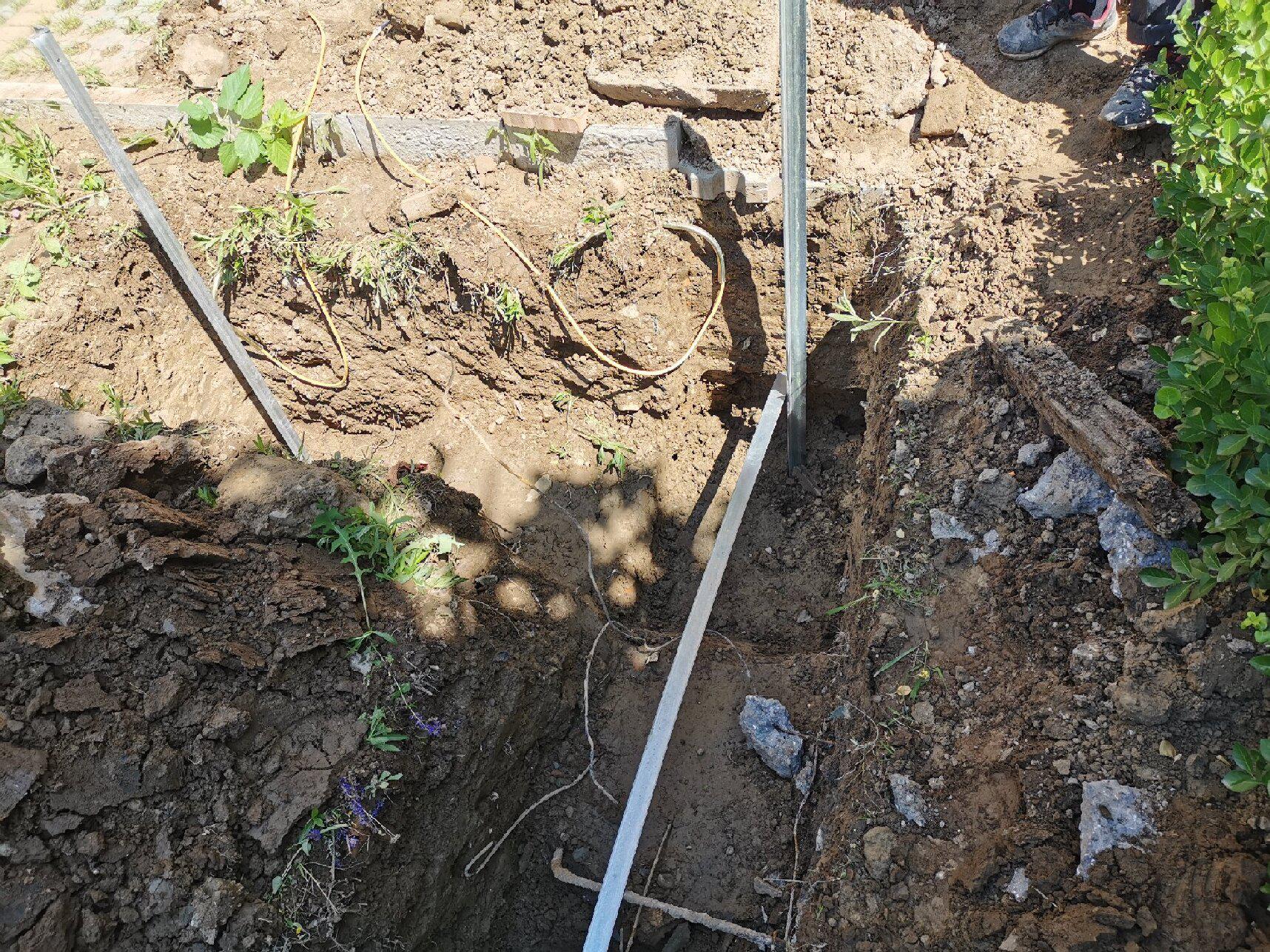

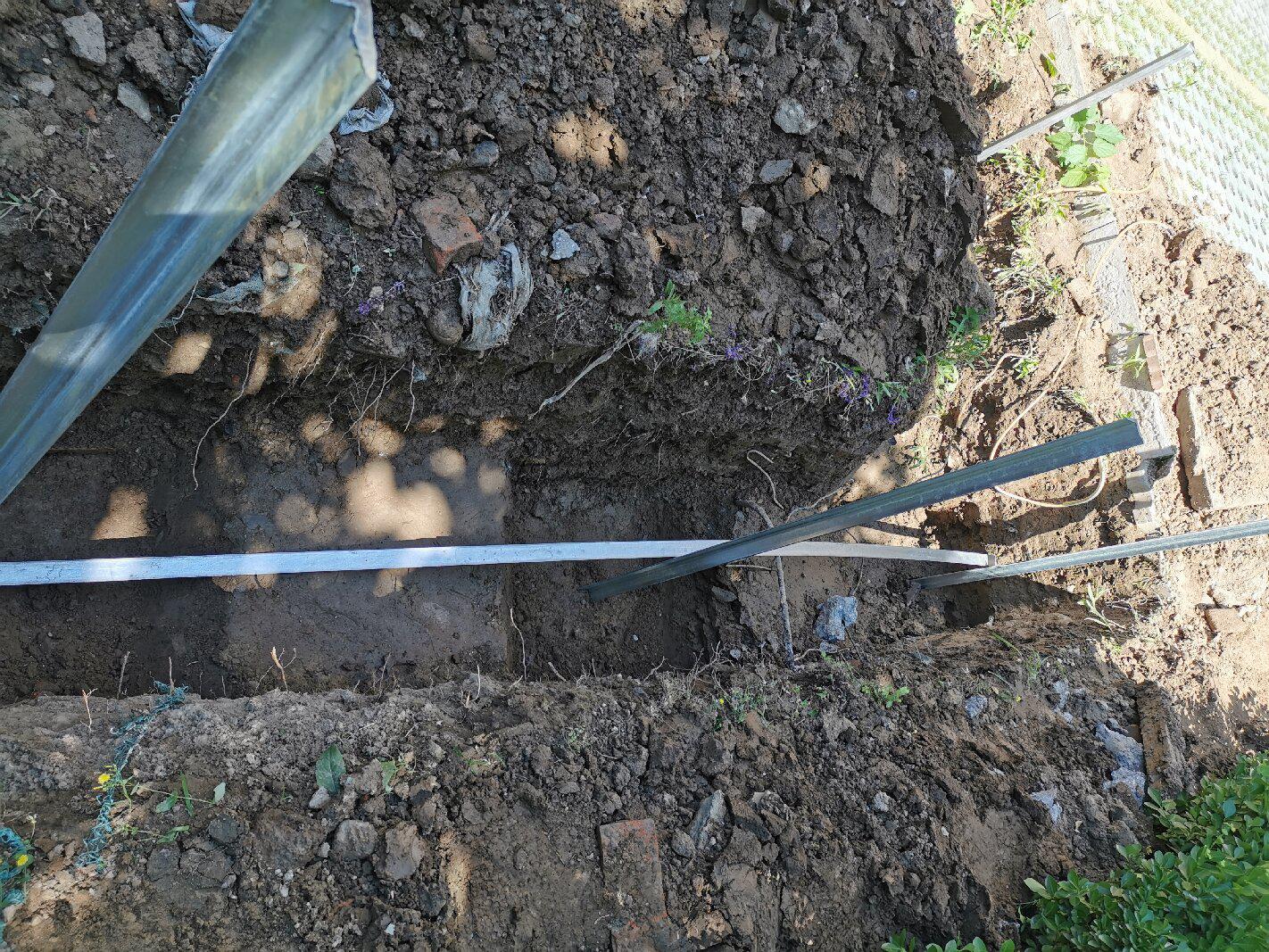

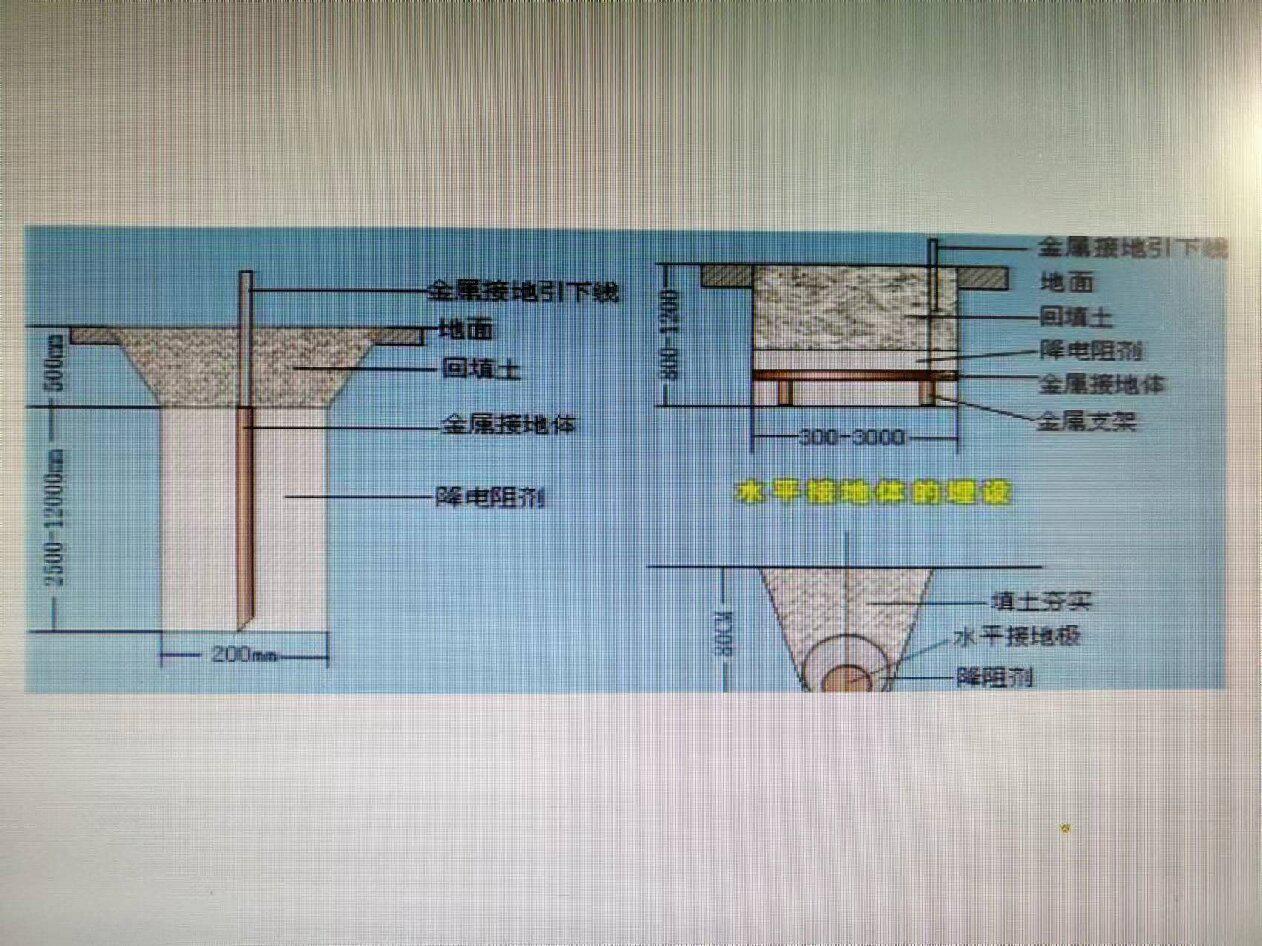

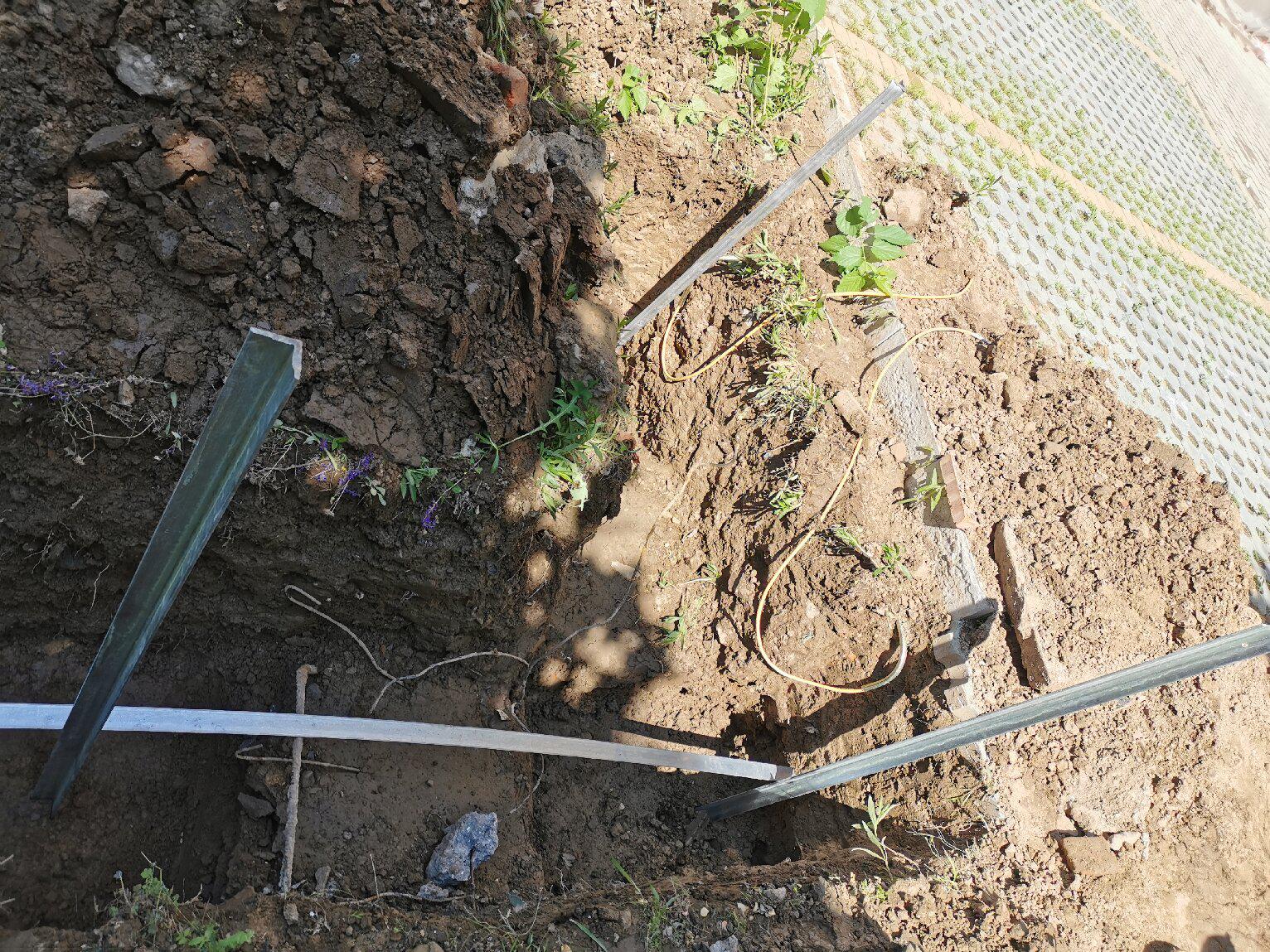

（4）水平和垂直接地體應埋入地下0.8m左右，垂直接地體長約2.5m，每隔1m設置一個垂直接接地體，垂直接地體采用50×50×5mm的鍍鋅角鋼，水平接地體則選50×5mm的鍍鋅扁鋼；

（5）在地網焊接時，焊接面積應接觸良好，且焊點做防腐蝕防銹處理；

（6）各地網應在地面下 0.6~0.8m 處與多根建筑立柱鋼筋焊接，并作防腐蝕、防銹處理；

（7）土壤導電性能差時采用敷設降阻劑法，使接地電阻≤4Ω ；

（8）回填土必須是導電狀態較好的粘土；
